Query Builder는 사용자가 GUI 화면상에서 SQL 문장을 빠르게 작성하고, 복잡한 SQL 문장을 쉽게 이해할 수 있도록 도와줍니다.

Query Builder Open

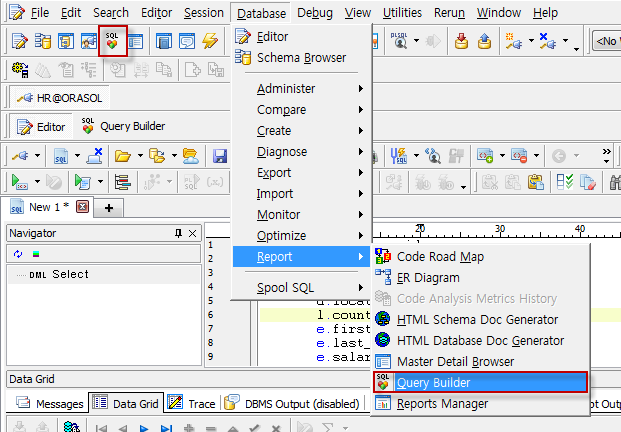

Toad 메인 메뉴 > Database > Report > Query Builder

• [그림1] Query Builder 메뉴
•

1. SQL 문장 작성

Query Builder는 Object Palette을 이용해서 SQL 문장을 쉽게 작성 할 수 있습니다.

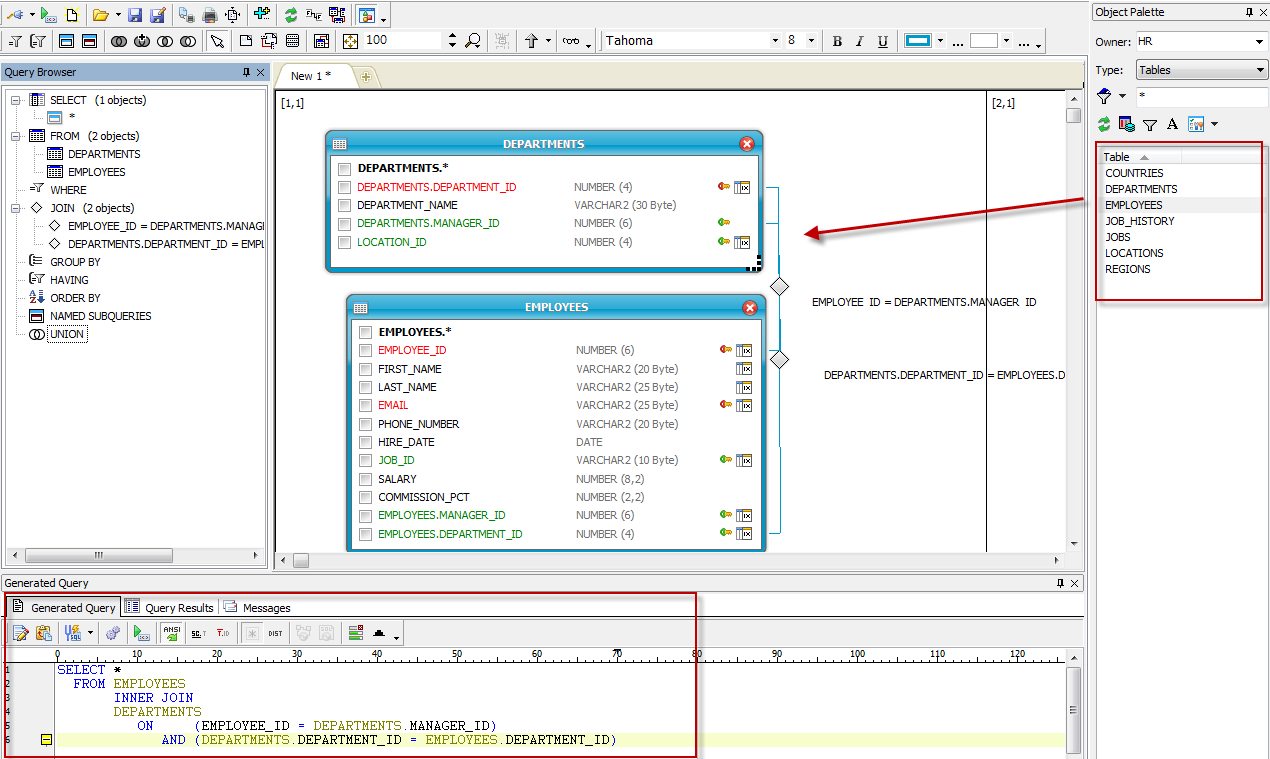

Object Palette에서 테이블 또는 View를 선택하고 Drag & Drop 방식으로 Query Builder 화면으로 이동시키면 [그림2]와 같이 Object간의 연관관계가 나타나고 화면 아래쪽 Generated Query에는 SQL 문장이 자동으로 생성됩니다.

Query Builder 화면에는 테이블의 Column명과 Data type 그리고 Foreign Key와 같은 제약조건의 유무, Index의 유무의 정보가 함께 표시됩니다.

• [그림2] Object간의 연관관계
•

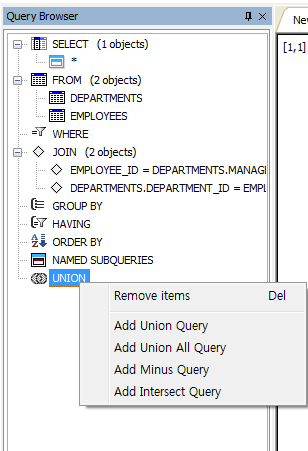

화면 위쪽에 툴바 또는 화면 왼쪽의 Query Browser를 이용하여 Union, Subquery, where절 또는 Having절 등 조건들을 추가해서 사용할 수 있습니다.

• [그림3]
•
•

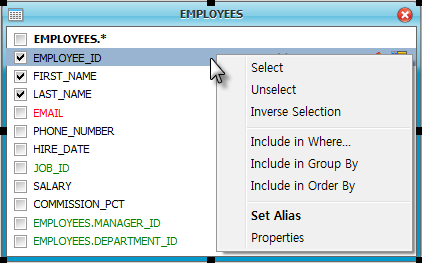

Query Builder에 Drag & Drop 방식으로 생성한 테이블의 Column 체크박스를 통해 조회하고자 하는 Column을 선택할 수 있고, 마우스 오른쪽 버튼을 이용해 나타난 팝업창에서 Where, Group By, Order By 조건을 설정할 수 있으며, 선택한 Column의 Alias를 입력할 수 도 있습니다.

• [그림4]
•

2. 작성한 SQL문장 분석

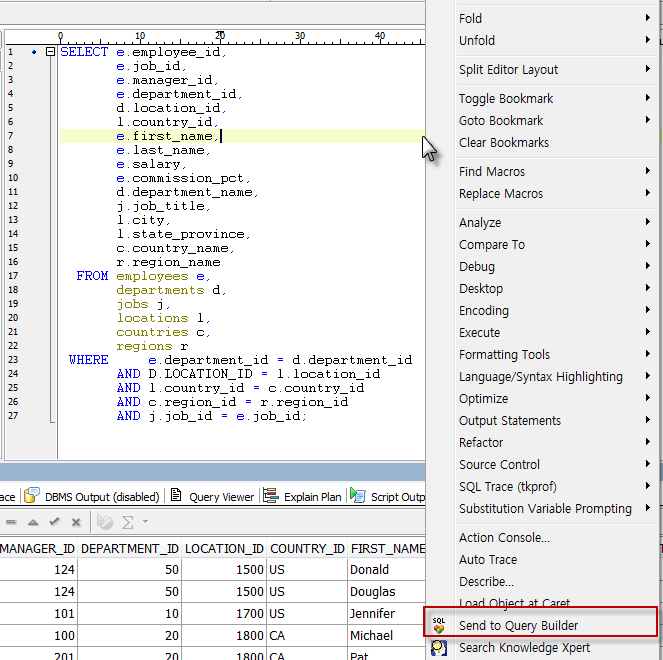

[그림5]와 같이 복잡한 SQL문장도 마우스 오른쪽 버튼을 클릭해서 나오는 기능 중에 Send to Query Builder를 클릭하면 [그림6]과 같이 테이블간의 연관관계를 도식화 할 수 있습니다.

• [그림5] Send to Query Builder
•

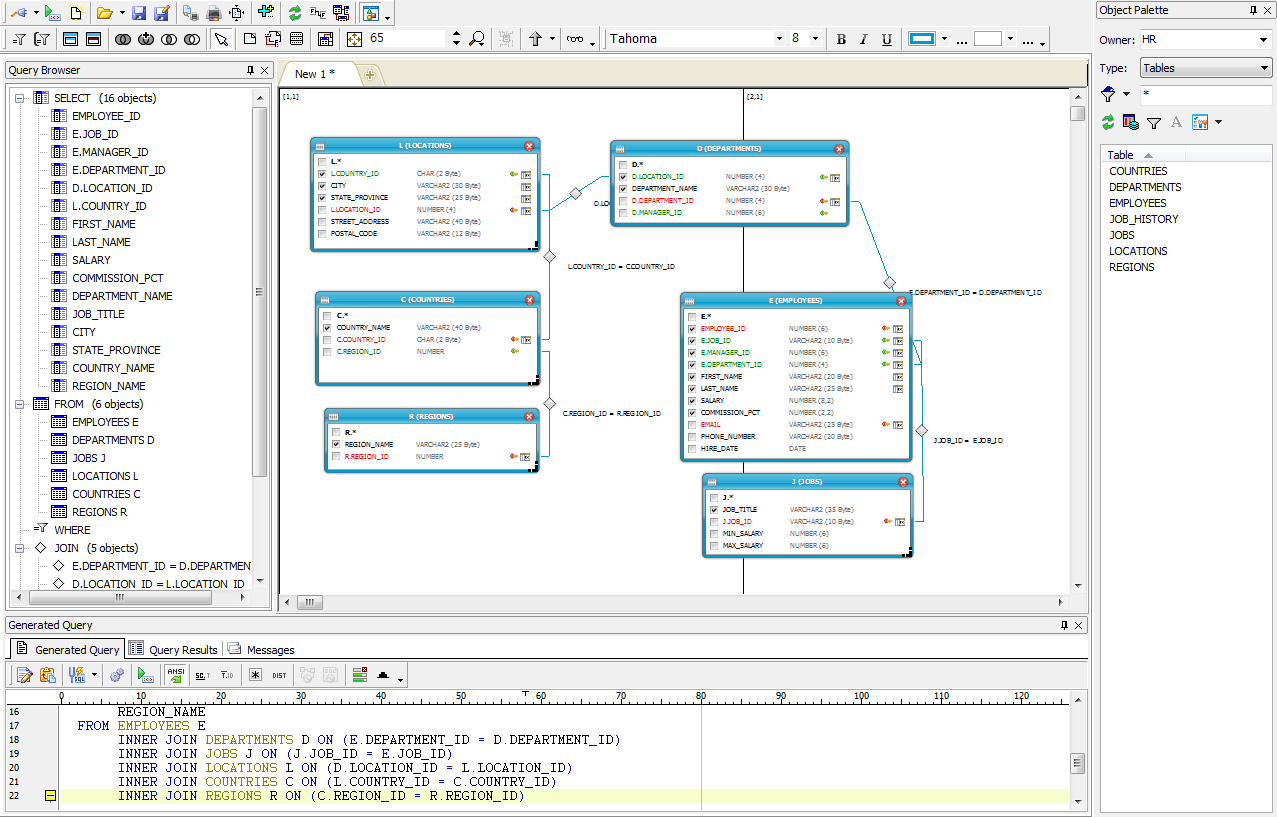

[그림6]과 같이 SQL문장을 도식화해서 보면 테이블간의 연관관계를 쉽게 확인 할 수 있으며, 마우스를 이용한 Drag & Drop 방식 또는 Generated Query 탭에서 직접 SQL문장을 수정 할 수 있습니다.

• [그림6]
•

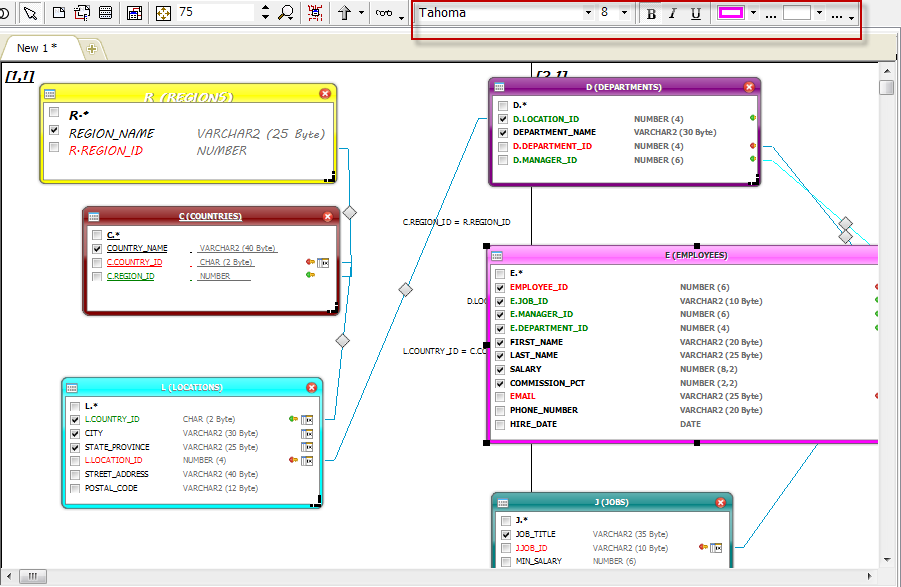

도식화된 테이블 정보는 특정 영역을 확대, 축소하거나 전체 영역을 화면에 자동으로 맞춰주는 기능(Auto layout) 등 화면에 대한 유연한 기능을 제공하고 있으며, 글씨체나 색상, 밑줄, 글자 크기 등 사용자 기호나 중요도에 따라 다양하게 속성을 변경할 수 있으며, BMP, PNG 및 JPEEG 형식으로 저장할 수 있습니다.

• [그림7]
•
